Projet TERRATIQUE

[Dendroptile]

C'est vrai que ça pourrait être intéressant de le distribuer en animaleries spécialisées après
Et même pourquoi pas l'étendre à d'autres domaines.

[kdj2]

Hello,

Cerait il possible d'adapter ce genre de system sur l'usb, de manière a l'utiliser sur un mini PC genre EEE PC ASUS, car a part utilisé un petit truc du genre, sa consommerais trop un pc!...

[Gilles BILLARD]

Hello,

Cerait il possible d'adapter ce genre de system sur l'usb, de manière a l'utiliser sur un mini PC genre EEE PC ASUS, car a part utilisé un petit truc du genre, sa consommerais trop un pc!...

Bonsoir kdj2,
Ca doit fonctionner sur tout pc équipé d'un port USB et qui est pourvu de windows comme opérating syteme.
Je ne connais pas le mini PC genre EEE PC ASUS donc je ne sais pas te répondre précisément, mais je vais me renseigner.
@+

[kermit]

ce petit pc tourne sous linux, quoique il me semble qu'ils viennent de sortir une version windows avec un ecran plus large

[kdj2]

hello, non,, il tourne bien sous windows, du moi la version recente, je te demandais cela, car il m'avais semblé que ton projet tournais sur le port réseau

Edit : excuse moi, je vien de me rendre compte que tu utilisais un adaptateur usb, j'avais pas vu

[Gilles BILLARD]

Hello
Je remonte ce topic pour vous tenir informé de l'état d'avancement...
Vu que ces jours_ci il fait trop froid pour faire autre chose et que mon local en cave est fini, je me suis remis a l'informatique.

Le changement essentiel que je viens de faire est de me passer du moteur de base de donnée SQL qui, même dans sa version light était tout de même du genre éléphant pour écraser une puce.

J'ai donc ré-ecrit tout ce qui concernait la data base, son stockage en fiches, sa sauvegrade sur dique etc...

Le programme est , du coup, devenu totalement autonome, peu groumand en ressources et plus rapide.
Il reste encore qcq petit bugs a resoudre, mais pas grand chose...

J'ai également bien avancé la rédaction du mode d'emploi qui sera présenté sou forme de fichier help au standard windows...
je pense vous en faire une pré-version téléchargeable sous peu.
Ca vous aidera surement a voir comment ca marche.
Je n'y ai pas encore mis les screen_shots donc ce n'est encore que bcp de bla-bla.... pas vraiment interessant (quoique....???)
@+

[kdj2]

Content de voir que cela avance, Pour l'interface 220V, tu utilise une carte usb avec relais???

[babiche]

Je suis ce projet avec grand intérêt.

[Ridibunda]

Bravo Gilles c'est effectivement une belle avancé technique pour nous.

Merci à toi.

[Gilles BILLARD]

Content de voir que cela avance, Pour l'interface 220V, tu utilise une carte usb avec relais???

Non pas du tout, je crois avoir expliqué cela dans une de mes interventions ci_dessus.
Je re:
Tout part et vient de la seule et unique interface qui se branche sur un et un seul port USB.
Les actionneurs sont donc eux aussi branchés sur le reseau commun a tout, il ne sont pas pourvus de relais habituels mais de relais électroniques dits relais statiques. (pas de parasite car commutation au passage par zero du 220v et pas d'usure car absence de contact).

Je pense que d'ici 1 ou 2 jours, je vous passerai un lien vers le téléchargement du help; sans les fonctions d'index ni de recherche mais avec le répertoire et le "bla bla" fonctionnels.

++

[Gilles BILLARD]

bonjour,

a la demande de plusieurs testeurs, j'ai intégré un module logiciel qui détecte une panne de pompe de brumi, de resistance de chauffage ou de module de refroidissement par comparaison entre la consigne et l'affichage si l'option de regulation est activée dans un terrarium.

Ca se traduit pas un clignotement rouge/noir du fond de l'indicateur concerné dans le terra concerné, ainsi que d'une alarme sonore commune.

A suivre...

[Ebola]

bonjour,

a la demande de plusieurs testeurs, j'ai intégré un module logiciel qui détecte une panne de pompe de brumi, de resistance de chauffage ou de module de refroidissement par comparaison entre la consigne et l'affichage si l'option de regulation est activée dans un terrarium.

Ca se traduit pas un clignotement rouge/noir du fond de l'indicateur concerné dans le terra concerné, ainsi que d'une alarme sonore commune.

A suivre...

Salut Gilles
(et meileurs voeux au passage!)

Dis-voir, ton logiciel fera le café aussi?
bon iki j'arrète de plaisanter!
En tout cas content de savoir que çà avance et chapeau bas!

[leslie2611]

ouaou !!! quelle avancée pour la terrario si tu arrive à lancer ce logiciel et à le commercialiser ... !

en tout cas je suis ton projet depuis le début, et vraiment félicitation c'est du super boulot .. j'adore

un grand bravo.

[Goti]

Bonjour,
super projet.

Je voulais me lancer dans un projet similaire mais manque de temps.
Par contre 2 ou 3 questions subsistes:
Le RJ-11 c'est juste un déport ou tu as transformé ta sonde en transmetteur.
Comment fonctionne la régulation? juste du TOR ou un truc top moumoute de compétition.

Pour ma part je pensais me lancer dans un pic pour faire tout et ce serait beaucoup moins energivore.

[Gilles BILLARD]

Hello,
ca y est; je me suis remis sur ce boulot !!!
Je viens d'étudier les coûts; je vous livre une première estimée du prix de départ des différents composants du systeme:

L'interface USB:
Clef USB/RJ12 à 45€

Relais statique:
Modèle une voie à 45.30€
Modèle 2 voies à 66.6€

Boitier d'interconnexion RJ12
Modèle 5 + 2 prises à 39.90€

Cable RJ12
1m à 5.55€
2m à 6.30€
3m à 7.05€
4m à 7.80€
....(compter 0.75€ du metre supp)

Les Capeurs de précision:
Sonde THL ±0.5°C, ±2%RH à 87.75€
Sonde TH "" "" "" à 81.38€
Sonde H 2%RH (donnant également unetempé a ±2°C) à 75.38
Sonde T ±0.5°C à 12.75

Le capteur low cost:
Sonde TH ±2°C, ±5%RH à 46.88€

Module réfrigérant: (sans son alimentation)
Le modèle 25 watts à 73.5€

Le bloc alimentation: (pour installation importante)
NC

Le logiciel d'exploitation:
Le cd à 30€

Le logiciel d'exploitation est fourni gratuitement avec tout kit de départ comprenant une clef, 3 cables 1m, 1 connecteur 5+2, une sonde TH de précision, un relais double ou 2 relais simples

qu'en pensezvous ?

Il est fort possible que les prix diminuent avec les quantités et éventuellement une production en petites séries.
J'ai mis la barre de mon coté pour ne pas y etre de ma poche mais je suis a peu près sur de pouvoir baisser certains de ces prix.
Tout cela est a comparer avec les sytemes comparables, c'est a dire, qui seront capables de vous faire le téléreport des mesures et la régulation du ou des parametres mesurés.

@+
_________________

[Gilles BILLARD]

...........Le RJ-11 c'est juste un déport ou tu as transformé ta sonde en transmetteur.
.

Le RJ11 est bien une interface numérique, les sondes y envoient des datas et dialoguent avec le pc pour y etre reconnues.

...........
Comment fonctionne la régulation? juste du TOR ou un truc top moumoute de compétition.
........

Pour l'instant, c'est du tout-ou-rien, dans le seul but de simplifier le nombre de produits a fournir, mais j'ai en développement une interface qui permettra de graduer la lumière ou le chauffage (un peu comme un variateur, mais numérique et commandé par le programme en fonction des besoins)

@+

[paleo38]

Ca fait quelque chose comme 450-500 euros le tout 'à la louche'... j'ai lu le poste en travers, ce serait livré monté ou en kit ?

[Gilles BILLARD]

Ca fait quelque chose comme 450-500 euros le tout 'à la louche'... j'ai lu le poste en travers, ce serait livré monté ou en kit ?

Oui, effectivement tu as lu en diagonale
Il n'y a pas de montage a faire, c'est jutse l'installation des divers composants qui constitue le "montage" effectif.

Je te donne un exemple:
Tu as 1 terra a réguler en température et humdité et ton frog room a monitorer en tempé.
Il te faut la clef USB de départ de cablage, tu la branche sur un port disponible.
Il te faut un cable de liaison entre ton séjour et ta frog room, tu le tire de ton ordi juqu'a ta pièce
Il te faut un boitier d'interrconnection, tu y branche le cable venant de l'ordi
Il te faut une sonde de tempé pour la pièce, tu la branche sur le boitier et tu la fixe ou tu désires
Il te faut une sonde TH, tu la connecte sur le boitier et tu l'insert dans le terra a réguler
Il te faut un relai double ou deux relais simples, tu les connectes aussi au boitier et de l'autre coté tu les alimentes et tu y branches tes servitudes (sur l'un, une pompe de brumisation, sur l'autre le systeme de chauffage)
et c'est fini pour l'installation.
les reste c'est du coté de l'ordi que ca se passe...

@+

[tibo22]

bah moi je dis un grand bravos car sa doit etre un sacre boulot
tu va devoir depose un brevet avant qu'on te pique ton idée

[Ebola]

J'arrive à 260€ en gros pour le kit de départ, c'est bien çà?

par contre au niveau des sondes, concernant la sonde THL, le "L" mesure quoi? et si c'est la luminosité, est-ce une détection oui-non ou bien une mesure de la quantité de lumière?

Enfin au niveau logiciel, est-ce consultable par le net (je parle pour une installation qui tourne et que tu veux surveiller alors que tu es partis quelques jours par exemple...) et les résultats sont-ils enregistrés dans un journal?

Encore une fois bravo et je pense sérieusement à investir!

[Gilles BILLARD]

Salut Ebola, et garde bien ta fièvre

Pour te répondre dans l'ordre:
Le L est bien celui de lumière; les sondes sont toutes faites avec le meme circuit imprimé sur lequel je mets ou j'ajoute les composants utiles.
La sonde THL est celle qui est supposée mesurer l'ambiance du local et qui doit etre placée près de la fenètre pour y détecter la lumière du jour et ainsi commander, autrement qu'avec une heure fixée a l'avance, l'allumage et l'extinction de l'éclairage artificiel. Ceci dit, je n'ai pas encore intégré le module logiciel dans le soft TERRATIQUE... je suis en train de réfléchir aux fonctions et a l'interfacage...(si il y a des idée sur ce sujet, je veux bien les lire)
Pour l'instant, aucune gestion de l'éclairage n'est prévu, et les horaires de jour et de nuit qui font changer automatiquement les consignes de tempé et d'hygro sont des parametres fixés (mais modifiables) dans les options du prgm.
Avec un
module de détection de lumière externe, il pourrait y avoir synchronisme avec le jour réel et du coup la variation saisonnière serait plus fine et progressive..... affaire a suivre !
La mesure est analogique, et c'est le programme qui traitera cette info pour en faire un peu ce que l'on veut.(du tout ou rien pour enclancher un relai, ou graduellement pour faire varier une puissance lumineuse par exemple)
Je n'ai pas d'interface avec le net, en fait faudrait que j'apprene a le faire car je ne sais pas. En revanche il est assez facile de prendre la main sur ton ordi a distance via les options windows qui sont dédiée a cela... ca peut revenir au meme , non ?

Je n'ai pas envisagé d'enregistrer les résultats, mais ca ne pose a priori pas de problème, c'est une option a étudier.
Il faut tout de meme se souvenir que le syteme est supposé pouvoir réguler, c'est meme en grande partie pour cela que je l'ai développé; bien sur, on ne peut se servir que du téléreport des mesures, et là, je vois effectivement une utilité a enregistrer, mais en cas d'installation régulée, l'enregistrement devient sans objet, a mon avis.


@+

[Gilles BILLARD]

Hello,

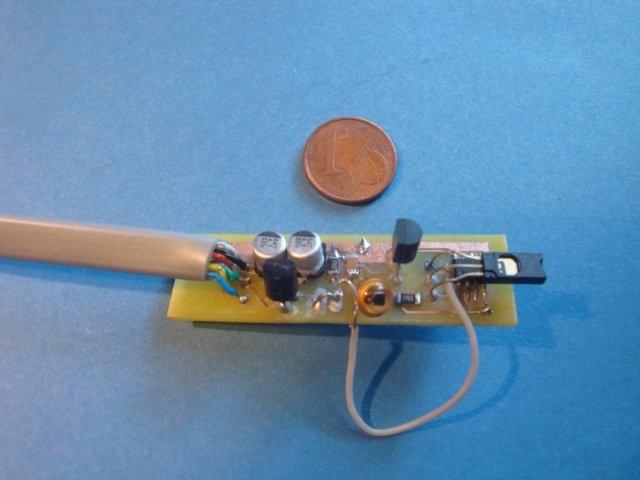

Je viens de finir le prototype du capteur universel THL.

Les dimensions sont de 2cm x 4cm.
Il y a encore eu un petit oubli d'une piste qui se traduit par le fil blanc (c'est a ca que ca sert un proto, plutot que de tirer 100 circuits a modifier)
La version suivante sera donc avec la piste manquante et aussi un peu plus petite.
Pour me récompenser de ce travail, j'ai donc intégré dans le soft la possibilité de choisir entre des horaires jour/nuit fixés dans les options et l'automatisation du passage de la nuit au jour grace a la cellule photo.
Ainsi, avec cette option validée, ce qui n'est possible que si un capteur THL est installé (et positionné devant une fenetre) et calibré, plus besoin de changer les horaires pour simuler les rythmes saisonniers, cela se fera tout seul, avec nos propres saisons.
@+

[tibo22]

sa va être pratique plus besoin de programmateur ou de thermostat
encore bravo pour ce projet

[bast-91]

salut
je me demandais ou tu faisait tes circuit imprimer
et aussi tu disait qu'il falait que tu garde ton pc tout le temps allumer. Pourquoi ne pas avoir utiliser un micro contrôler
comme le FC320 ? cela permetrai d'avoir un système conplétement autonome .

en tous cas c'est du super boulot
bonne continuation
a+

[Gilles BILLARD]

Hello,
Les CI, je les fais moi meme, dans ma cuisine (au grand scandale de Mme !!!)

J'avais pensé au micro controleur, initialement avec un 68 HC 11 (tu vois l'idée ne date pas d'hier)
mais devant le manque de convivialité d'un truc figé, finalement assez dificile a mettre a jour et surtout avec l'obligation de gérer un ecran de @$*+#& à cristaux liquide ou autres, j'ai opté pour la solution a PC (portable principalement, mais une tour peut aussi faire l'affaire)
Un accès internet , et hop le soft est mis a jour, les eventuels bug corrigés et les fonctionnalités supplémentaires installées.... c'est bcp plus simple qu'avec un Micro-controleur.
Et puis, le MC, sa platine, son ecran etc... ca a un coût, alors que le PC, il est djéa là, pret a servir, gratos !

@+

[bast-91]

hahahaha j'imagine bien la scène ( moi perso je les fait au boulo )
sinon je doit dire que tu à plutôt de bons arguments

[Gilles BILLARD]

Bonsoir,

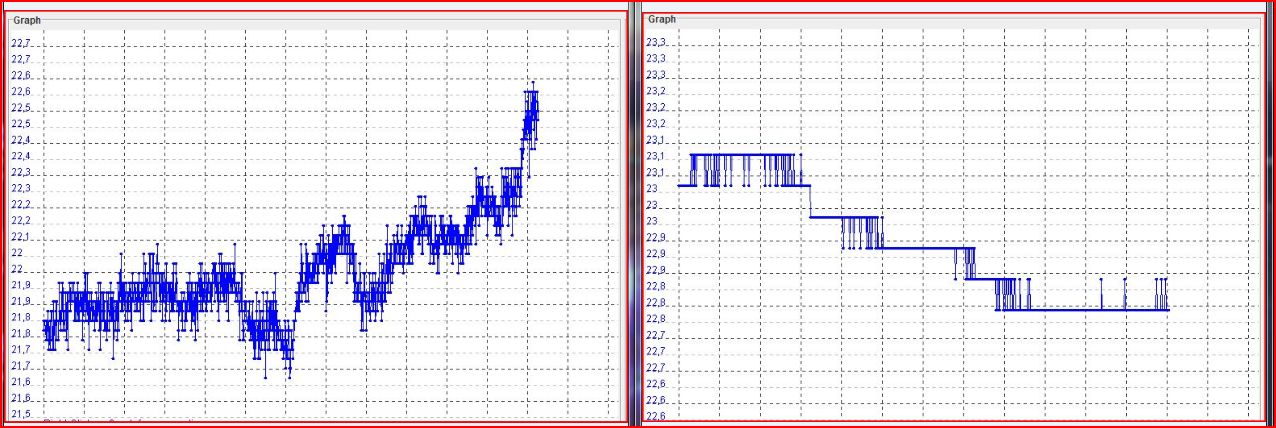

A la demande de certains, je vous passe deux enregistrements de température(mon séjour, a des moments différents) fait sur les 2 capteurs; a gauche le Low Cost et a droite le précision.
Les mesures sont cadencée a la seconde.
@+


Edit : Gauche et droite a leurs places respectives

[bast-91]

Bonsoir,
A la demande de certains, je vous passe deux enregistrements de température(mon séjour, a des moments différents) fait sur les 2 capteurs; a gauche le Low Cost et a gauche le précision.
Les mesures sont cadencée a la seconde.
@+

le quel est ou ...ta dis à gauche et à gauche

[Gilles BILLARD]

Merci Bast d'avoir repéré le bug, edit de correction effectué.

Cela dit, la différence ne laisse planer aucun doute
++

[ftroppe78]

monstrueux ce que t'ai en train de faire !

Un grand courage à toi ! tu va bientôt révolutionner la térrariophilie

fais gaffe sérieux à ce que personne te pique ton idée parce que ton système c'est pas un petit gadget
même les grosses firmes genre exo terra et compagnie peuvent baisser les yeux devant ton système.

courage

une question : si l'ordinateur n'est pas allumé, le chauffage, la lumière ... ne marche pas ?
