Conception d'un terrarium-orchidarium.

[nicop]

mais si tu cherche à descendre ton taux il te faut obligatoirement faire un ou deux ventilo en extraction, et de plus pour assainir l'air. faire ventilé l'air intérieur oui mais faut en extraire une partie et avoir des entrées basses suffisante pour amener de l'air frais .
la gestion du ventilateur d' extraction peut ètre réalisé avec un hygrostat.

J'y vient, il existe une extraction naturelle qui peut être forcée.

Une aération basse situé classiquement sous la vitre avant et protégé par du grillage drosoprouf permet de faire rentrer l'air frais.
Deux aérations hautes dans chaque angles pourvu elles aussi de grillage drosoprouf permettent de faire sortir l'air dans la galerie d'éclairage.

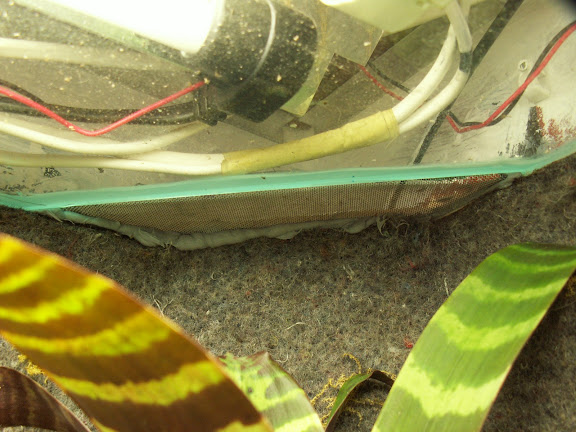

Vue de l'intérieur du terra.

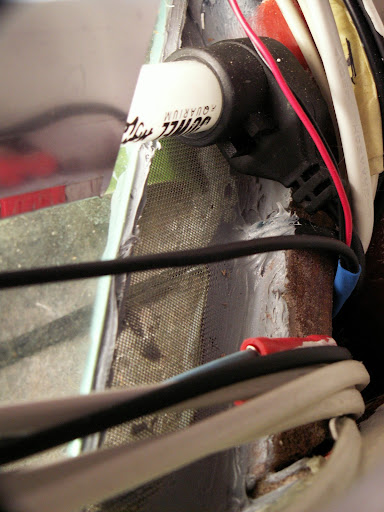

Vue de la galerie d'éclairage.

C'est donc une aération naturelle.
La galerie d'éclairage elle, est ventilé pour homogénéisé sa température, par deux ventilateurs de 6cm.

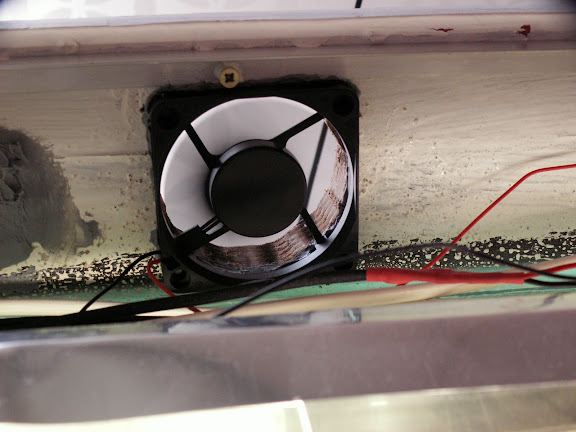

Et une extraction forcé de la galerie d'éclairage par un ventilateur de 6cm permet par ricochet, (via l'aération naturel du terra) de forcer l'extraction du terrarium.

Ce dernier ventilateur fonctionnant plus ou moins vite (voir s'arrêtant) en fonction de la température grâce à l'ordinateur climatique.
Cela permet de gérer la température maximal, nocturne et surtout diurne (pas plus de 3°C que la température nocturne).

La température minimal est contrôler pour l'instant de manière efficace par un simple chauffage de l'eau de la cascade. Mais si cela s'avérait insuffisant l'ordinateur climatique déclencherait un câble chauffant installé dans la galerie de ventilation.

Donc je gère avec énormément de précision hygrométrie et température.

[tincto84]

sa en fait des ventilo, je vais devoir y passer aussi, suit pas encore à la ventile mais bientot !!!
nickel ton installe

[nicop]

Merci!

Oui ca en fait, 7 ventilateurs en tout.
Ceux qui peuvent éventuellement fonctionner à plein régimes ont été choisi parmi les plus silencieux du marché. Les autres sont en général sous alimentés ce qui les fait fonctionner plus lentement, donc silencieusement.
Donc pratiquement aucuns bruits.

[Dendroptile]

Wow quel travail ! Bravo ! Y'en a là-dedans

[tincto84]

tu peu en dire plus sur les ventilo utilisé, car faut que je m y interresse , faut que je commande ce que j'ai besoin , le débit m3/h et décibel ?? 220v ou 12v ?
site ou liens de vente en ligne?
merci

[nicop]

Les ventilos qui tournent à pleine puissance et qui sont en contacte avec l'intérieur du terrarium, ceux de la galerie de ventilation ce sont des Enermax MAGMA UCMA-8, très silencieux, démontable et lavable sous l'eau et réputé solide.
Se sont donc des ventilateurs 8cm d'alimentation d'ordinateur qui fonctionne en 12V.

Pour les autres j'ai pris des ventilateurs 6cm d'alimentation d'ordinateur classique car comme je les sous alimentent (5 à 9V) ils tournent plus lentement et de ce fait son silencieux quelque soit le modèle.

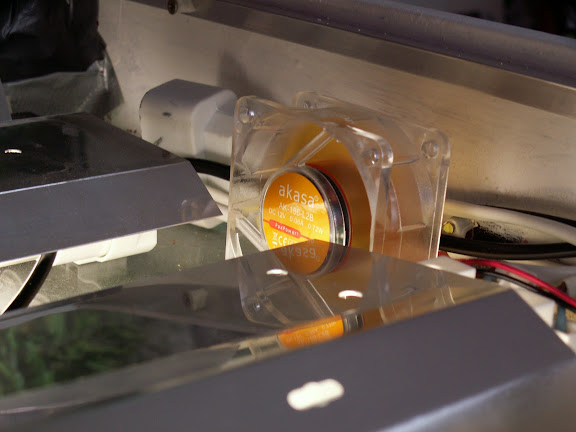

Deux Akasa AK-186-L2B en 12V
et un autre acheté à électronique diffusion, je ne me souvent plus du modèle.

[tincto84]

merci nicop je vais surement prendre les akasas, c'est dommage on as pas les débits, je sait pas si il pulse bien??

[nicop]

Ils pulses tous bien, c'est relativement uniforme d'un modèle à l'autre.

Après à toi de voir avec un, si cela ne suffit pas avec deux etc..

Mais franchement je te conseil si tu prend un Akasa de le sous alimenter en 9V, en 12V je trouve qu'il fait beaucoup de bruits. En 9V il tourne plus lentement certes mais au moins il est silencieux. Et puis le but n'est pas non plus de déclencher une tornade, juste de mettre l'air en mouvement.
Sinon c'est vrai qu'en 6cm de diamètre il n'y a pas vraiment de ventilateurs silencieux, contrairement aux 8 et 12cm ou la gamme est large.

[nicop]

J'ai pas mal planté de nouvelles orchidées!

Certaines retirés de mon mur végétal (je compte les remplacer par des Paphiopedilum qui se plaisent particulièrement dessus), d'autres achetés dernièrement à des particuliers qui rentrant leurs collections pour l'hiver en ont profités pour faire des divisions, d'autre à une expositions d'Orchidées et finalement quelque unes offertes par un amis.
J'ai même trouvé une orchidées tapissante avec des feuilles de 5mm et des fleurs de 1cm, originaire des même biotope que nos grenouilles en plus. Ça remplacera le Ficus pumilla.

J'en suis à 50 orchidées. Il reste peu de place mais normalement j'en ai réservé encore 9 à un particulier pour le mois prochain.

J'ai aussi acheté une Dendrobate azureus à un éleveur professionel et j'en est réservé deux de plus à un particulier. J'en cherche encore deux de diverses provenance pour éviter la consanguinité.

Actuellement 3 orchidées en fleurs:
toujours Phalaenopsis deliciosa et Haraella retrocalla mais aussi
Restrepia dodsonii


Et une photo de la première futur locataire:

[nicop]

Encore 11 nouvelles Orchidées d'installées miniatures, toutes originaires des forêts tropicales d'Amérique centrale.
J'en suis à 63 Orchidées dans le terrarium. Là je ne peut plus en mettre, il est plein.

Pas mal sont en hampe.
Et l'une de celle acheté le mois dernier daigne fleurir.
Bulbophyllum annadalei:

[claude]

j'ai toujours trouvé ton post, tes projets et surtout tes travaux d'un grande precision mais honnetement je me suis a chaque fois demandé si tes ambitions allaient pouvoir tenir leures promesses. et a chaque fois tu m'as scotché. bravo

[artwech]

Oui toujour un réel plaisir de voir le terra de Nicop car constament en evolution et de plus en plus d'orchidée plus magique les unes que les autres.
Effectivement Nicop m'a aussi donné la Fievre des Orchidées .

[TontonJules]

oui, après avoir réussi un superbe mur, tu es sur la voie d'une autre réussite, ça je n'en ai aucun doute
c'est tes grenouilles, qui vont être contentes
une petite photo d'ensemble, pour nous scotcher tout net ?

en tous cas, j'ai encore du chemin à faire

[nicop]

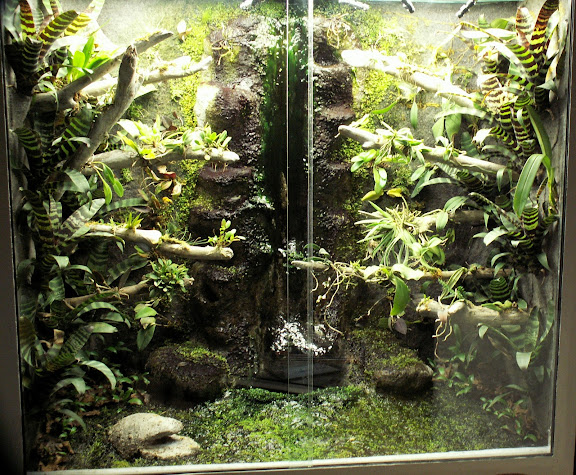

Ok mais en photo je ne suis pas très bon je vous prévient! la partie supérieur est sur-exposé et il y a le reflet de mon canapé blanc sur la vitre.
De plus la cascade est pleines d'algue sur sa partie supérieur, problème de jeunesse logiquement qui devrait se résoudre avec le temps.

[Ridibunda]

Chapeau bas.

[nicop]

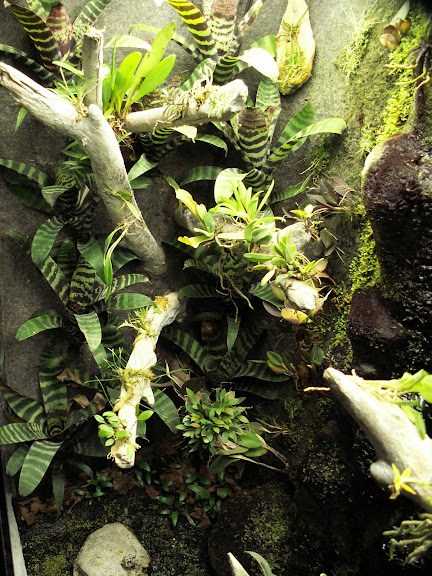

Et deux photos prise de l'intérieur du terrarium histoire de montrer le volume que la précédente photo écrase.

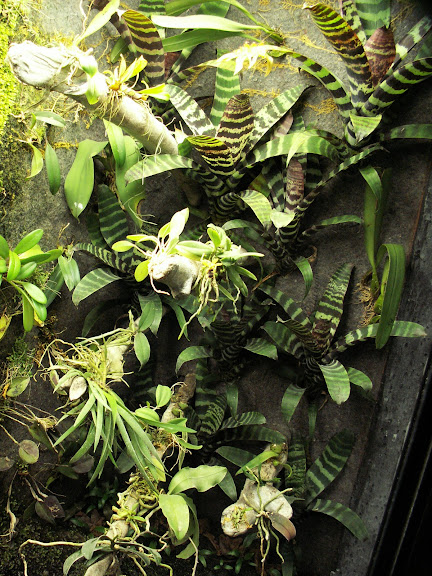

Coté gauche:

Coté droit:

[claude]

a ce niveau ce n'est plus du talent mais un don.
c'est magnifique

[Cnarfou]

Il commence à devenir intéressant au niveau de l'évolution Il manque encore un peu de verdure au niveau des parois, mais il est encore tout jeune, j'attendrai son évolution !

[TontonJules]

ah, ça, pour arracher, ça arrache

[lolita]

Un travail superbe, pour un rendu à la hauteur. Encore quelques mois et on ne trouvera même plus les mots pour le décrire. j'adore.

[cathy&damien]

rien à dire de plus que les autres, c'est sublime !!!

[le pelu]

Je vais pas être original non plus .... C'est très jolie avec un choix d'orchidées très judicieux ... Bravo monsieur Nicop

[Stephan]

MA-GNI-FI-QUE!!!
Y a pas à dire les futur locataires sont sans doute parmis les plus chançardes de toute la décennie!!!

[lolo11]

Superbe !!!

tes dendros vont apprécier ce palace ! Il a déjà bien évolué .

Félicitations

[innomable]

je suis vraiment fan de la cascade

Je n' aurais pas dis mieux :O juste waw , beau travail

[Chrisfrench]

yes vraiment VRAIMENT sympa !

[nastance]

Nicop,

j'ai relu ton post pour m'informer question éclairage, tu en parle au début mais au final, ta galerie est composé de quoi?
Ca ressemble à du néon sur les photos.

Merci d'avance

++
Pierre

[nicop]

Pour l'instant de 4 kit PL de 36W.

Mais je suis en train de plancher sur la conception d'un éclairage avec des leds hautes intensités.
Cela me permettrais de diminuer ma consommation électrique lié à l'éclairage d'un facteur 2 voir 3.
Cela évitera les hausses de température en été.
Cela va de plus me permettre de gérer la courbe du rayonnement lumineux pour qu'elle colle le plus près possible à celle de la photosynthèse quand il n'y aura personne dans la pièce et qu'au contraire elle soit le plus agréable à l'œil quand il y aura du monde.
Avec un jeux de focale je pourrais créer des zones plus où moins éclairés en fonctions des besoins des plantes.
Je pourrais aussi apporter un peu plus de bleu pour faire ressortir mes azureus.
Je pourrais aussi créer un éclairage nocturne qui reprendra les phases de la lune.
Finalement il pourra y avoir un levé et un coucher de soleil voir carrément une intensité zénithal plus élevé.

En bref pleins de possibilités avec ce type d'éclairage relié à un contrôleur climatique.
Maintenant pas sur que j'exploite toutes ces possibilités, du moins pas forcément au début.

Pour l'instant je test avec une dizaine de leds haute puissance qu'un amis forumiens (d'un autre forum) m'a gentiment et gratuitement envoyé avec toutes leurs focales.

[seb92160]

Impressionnante ton idée en tout cas !!

Si tu t'y attèle pense à tout nous expliquez !! =)

[nicop]

Dans les 15 prochains jours je commence par transformer mon contrôleur climatique pour qu'il puisse gérer les leds.

Le mois prochain je m'attaque à la structure alu avec watercooling intégré qui servira de support aux leds et qui les refroidira.

À aussi un avantage certain des leds, leurs durées de vie est très longue. Donc pas besoins de les remplacer avant longtemps contrairement aux tubes PL qui doivent être changé tout les deux ans maximum.
