par **Gilles BILLARD** » Jeu 10 Avr 2008, 22:47

Salut,

TERRATIQUE, c'est le nom que j'ai donné a mon projet.
Acronyme sympa de terrario et d'informatique.

a+

par **xrank** » Ven 11 Avr 2008, 05:52

supa... allez Gilles,,, fonce...

par **Gilles BILLARD** » Ven 11 Avr 2008, 08:55

les débuts de ce post ont "parasité" celui d'un copain que vous pourrez retouver ci-après: http://dendrogrove.com/forum/viewtopic.php?t=10203

par **Gilles BILLARD** » Ven 11 Avr 2008, 09:32

Bonjour,

Pour que vous puissiez comprendre voici qcq images du proto sur table.
L'échelle est donnée par une piece de 5 centimes.

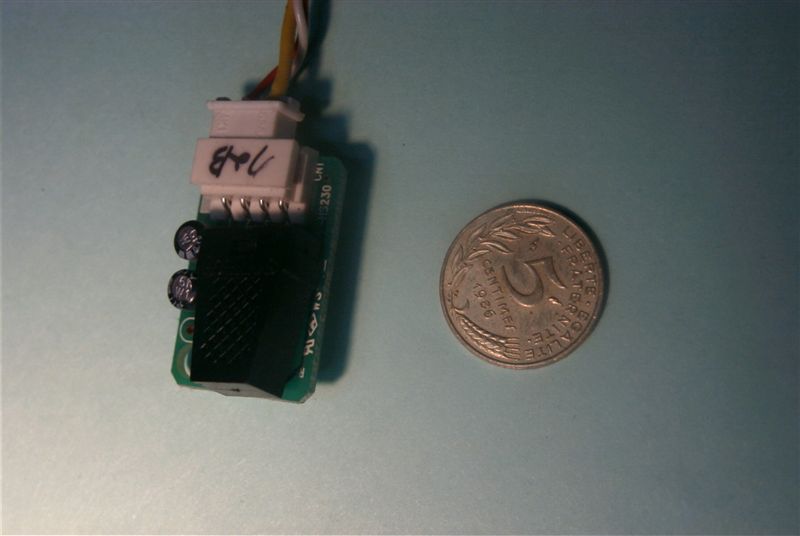

L'ensemble capteur hygro_thermometre:

Une sonde de température:

L'interfaces de sortie dans son boitier équipé d'un relai statique de puissance.
Vue générale

Connection au réseau

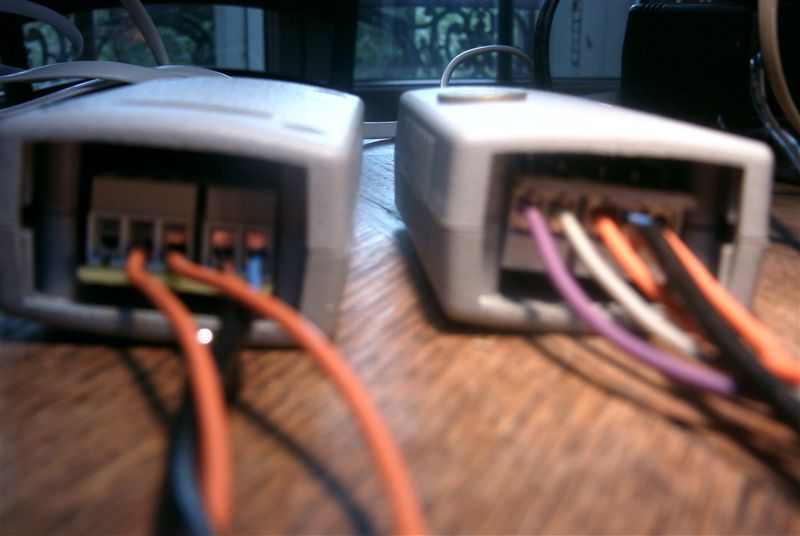

Bornier entré sortie servitude

L'interface USB; seule et unique pour tout le réseau de mesure et de commande.

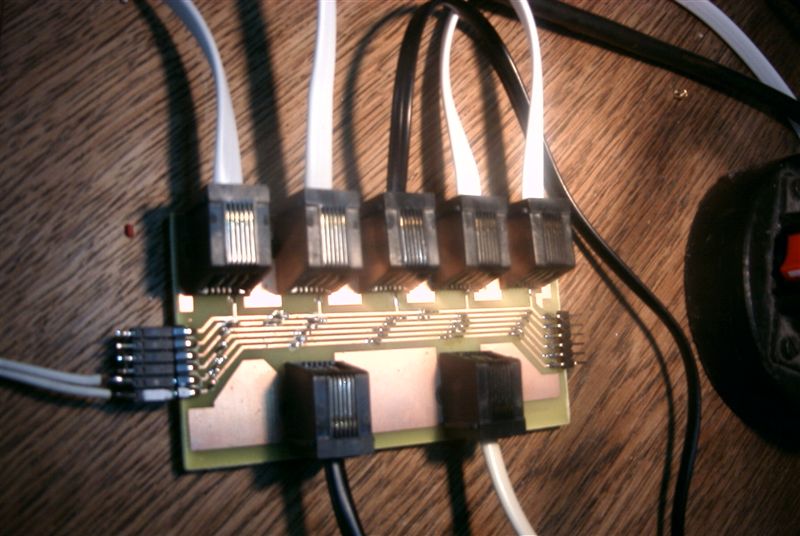

La connectique; juste des prises RJ11 montées en réseau a la demande (étoile, serie, mixte...)

par **kdj2** » Ven 11 Avr 2008, 14:28

pas mal tout sa! si je comprend bien si on as un nouveau terra, on soude une nouvelle sonde, on l'zajoute au programme et c'est parti!! sincerement, je cerait bien pret m'en équiper!!

Sinon, niveau programme, tu développe en quoi? java?

par **biotop** » Ven 11 Avr 2008, 15:03

Gilles BILLARD a écrit :les débuts de ce post ont "parasité" celui d'un copain que vous pourrez retouver ci-après: http://dendrogrove.com/forum/viewtopic.php?t=10203

c'est pour la bonne causse ! :wink:

a+ yo

par **Gilles BILLARD** » Sam 12 Avr 2008, 11:18

kdj2 a écrit :pas mal tout sa! si je comprend bien si on as un nouveau terra, on soude une nouvelle sonde, on l'zajoute au programme et c'est parti!! sincerement, je cerait bien pret m'en équiper!!

Sinon, niveau programme, tu développe en quoi? java?

Meme pas, encore plus simple car pas question de fer a souder
Les sondes seront prévues cablées avec leur prise téléphone.
Il faudra juste l'insérer dans le terra, d'un coté et dans la multiprise tel, de l'autre.
Et ensuite, comme tu l'as écrit, déclarer la nouvelle sonde par logiciel, mais là c'est super facile, elle apparait dans une liste de composants dispo et non encore installés, il suffit d'un cliqué/déplacé/laché sur le bon terra pour que la sonde soit déclarée comme installé dans le terra.

J'ai deja repondu que je developpais en VisualBasic, j'aurais effectivement pu faire aussi en Java.

a+

par **Tinctol** » Sam 12 Avr 2008, 11:22

Superbe boulot Gilles!! Vraiment très intéressant.... :wink:

par **Gilles BILLARD** » Sam 12 Avr 2008, 15:33

mathieu a écrit :Super boulot Gilles ,pour le controle j'ai compris le systeme ,nous avons le meme systeme au boulot.
Il nous sert a geré plusieur zone de temperature dans des four de traitement thermique.
Mais pour la gestion des parametres (augmentation ou diminution de l'humidté et des temperature) ,tu compte t'y prendre comment ?
A chaque mesure correspond une sonde donc un terra
Par terra j'entends cuve ,brumi et chauffage ,le tout bien sur independant.
Comment compte tu branché le tout ?
Je sait pas si je me fait bien comprendre ,donc n'hesite pas a le dire si tu ne comprends pas quelque chose

Encore bravo pour le boulot

Bonjour Mathieu

Oui, tu as parfaitement compris.
Pour mesurer il faut une sonde par terra; a moins que l'on ne veuille que réguler la pièce ;-)

et aussi une sonde par type de mesure: soit une sonde Hygro/thermometrique soit une sonde thermique seule.

On ne peut activer l'option de régulation qu'a la double condition qu'il y ait un capteur installé ET un dispositif de commande.

Alors dans ce cas tout est possible car , prenons l'exemple de la régul d'humidité, il suffit de brancher sur la prise 220V, soit un pompe, soit un brumisateur soit les 2 soit une centale a vapeur ;-)

(je rigole, mais j'y ai pensé sans encore faire l'essai)

Pour le branchement je me répète encore: Tout est relié en // sur une simple ligne léléphonique qui court de terra en terra (connection par prises RJ11 sur des sortes de multiprises; voir photos ci dessus)

a+

par **Gilles BILLARD** » Dim 13 Avr 2008, 16:27

Salut et bonne fin de dimanche

Le soft est pratiquement achevé dans sa version 1
il ne reste plus qu'a fixer les bugs...

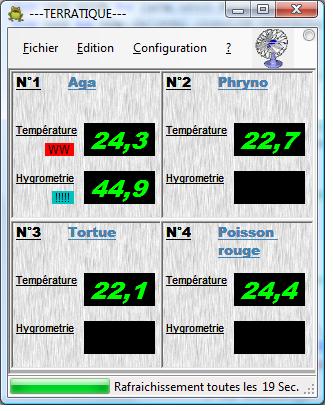

Voici un screen shot commenté (a la va-vite)

Les sondes sont sur table, 3 sondes tempé indiquent rigoureusement la même tempé, la première, un peu moins précise de conception n'est pas loin tout de même.
Les consignes sont celles mise par defaut par le soft soit : 25° et 80%
ce qui explique que les régul soient actives.

a+

par **EdwardGeay** » Lun 14 Avr 2008, 23:06

Pas tout compris mais j'ai hate de découvrir la suite avec un peu plus de détails. Je suis en train de chercher un automate est la solution que tu développe m'a l'air moins couteuse.
Quelques questions,

C'est l'ordi qui fait office d'automate programmable ?
Les relais sont commandés par la prise téléphone également ?
Avec un montage en // comment l'ordi fait pour savoir de quel terra vient l'info ?
Chui perdu
:roll:

ed

par **Gilles BILLARD** » Dim 20 Avr 2008, 15:09

EdwardGeay a écrit :Pas tout compris mais j'ai hate de découvrir la suite avec un peu plus de détails. Je suis en train de chercher un automate est la solution que tu développe m'a l'air moins couteuse.
Quelques questions,

C'est l'ordi qui fait office d'automate programmable ?
Les relais sont commandés par la prise téléphone également ?
Avec un montage en // comment l'ordi fait pour savoir de quel terra vient l'info ?
Chui perdu

ed

Bonjour,

Oui, l'ordi controle tout, de nos jours, les ordi se tournent littéralement les pouces a moins qu'ils ne soient sollicités par un jeux vidéo, il n'y a donc aucun pb a leur demander cette petite tache en plus.
Oui, les relai "solid state" ou relais statiques sont aussi activés par la même ligne tel
Et pour répondre a la dernière question.... il me faut bien garder un peu de mystère..... mais oui, l'ordi sait QUI est OU .... comment le sait-il ?.....c'est là l'astuce de mon système !
Tj est-il qu'en cas de panne d'une sonde, l'ordi est capable de te dire quelle sonde et dans quel terra !!!! vi vi !!!
a+

par **EdwardGeay** » Dim 20 Avr 2008, 16:05

salut,

Et pour répondre a la dernière question.... il me faut bien garder un peu de mystère..... mais oui, l'ordi sait QUI est OU .... comment le sait-il ?.....c'est là l'astuce de mon système !

J'irais acheter ton brevet .... lol

Tu doit donc garder constamment ton ordi allumé ? ca fait une sacré consommation d'énergie juste pour faire 3 calculs

.

Bonne continuation !

par **kermit** » Dim 20 Avr 2008, 16:56

ca fait une sacré consommation d'énergie juste pour faire 3 calcules

cette conso supplémentaire est à mettre en rapport avec la consommation totale d'électricité de l'installation de l'élevage... la hausse de conso en % ne sera pas la même pour un terra équipé que pour une pièce dédiée avec 15 terras ^^

maintenant y a aussi pas mal de pc qui consomment très peu (cf le Green PC d'Everex, $199 l'unité centrale, et une conso de 25W seulement...) pour ceux que ça intéresse d'équiper une frog room avec ce type de supervision

par **Gilles BILLARD** » Dim 20 Avr 2008, 17:03

Merci Kermit, je n'aurais pas dit mieux ;-)

et puis...3 calculs... je ne suis pas bien sur, mais ca doit faire un peu plus... (le source fait un bon millier de lignes !!! )
;-)

par **EdwardGeay** » Dim 20 Avr 2008, 17:32

et puis...3 calculs... je ne suis pas bien sur, mais ca doit faire un peu plus... (le source fait un bon millier de lignes !!! )

lol façon de parler (je voulais dire pas grand chose pour l'ordi)

par **Gilles BILLARD** » Jeu 01 Mai 2008, 12:52

Appel a contributeur (euse)

Qui, de près ou de loin bosserait dans la réalisation de circuits imprimés ?
Réponse en MP, SVP
A+

PS: la conception et la maquette de l'interface 220 v sont OK; Youpiii, on peut activer jusqu'a 6 ampères en 220v !

par **Gilles BILLARD** » Sam 23 Août 2008, 10:32

Remise en place des photos sur un autre serveur.

par **axeletcyril76** » Sam 23 Août 2008, 14:13

bon comme je y connais rien en informatique j ai pas tout compris mais ça me parait genial pour gerer plusieurs terras, tu en es ou dans la realisation? ça fonctionne?
si c est le cas, va tu commercialiser ton systeme?

par **Gilles BILLARD** » Sam 23 Août 2008, 16:05

axeletcyril76 a écrit :bon comme je y connais rien en informatique j ai pas tout compris mais ça me parait genial pour gerer plusieurs terras, tu en es ou dans la realisation? ça fonctionne?
si c est le cas, va tu commercialiser ton systeme?

Bonjour,

Aucune connaissance particulière a avoir en informatique. Je conçois le truc pour qu'il soit utile a tous.
Oui ca fonctionne, j'ai fait un premier proto, bidouillé sur table....., là j'ai fait un autre proto plus abouti avec des circuits imprimé et des boites.
Je vais le faire fonctionner dans ma véranda, en test, dans qcq terra non peuplés.
Je pense, bien sur, en vendre qcq uns. Le problème est de quantifier financièrement mon travail, car je ne suis pas du tout industriel.
Mais quand je compare les prix que je pense faire avec ce qui existe sur le marché pour une seul régulateur avec un seul parametre, je suis sur d'etre compétitif; bien sur l'installation sera d'autant plus rentable unitairement qu'il y aura de capteurs et d'interfaces de sortie.
@+

par **axeletcyril76** » Sam 23 Août 2008, 16:22

oui bah tiens nous au courant c est super interessant.
come on a de plus en plus de terras avec des especes differentes ton systeme serait vraiment idéal.
à ton avis on peut gerer combien de terras avec ce systeme?

par **Gilles BILLARD** » Sam 23 Août 2008, 16:32

re
Je pense a faire plusieurs skins, vu que j'ai entendu qcq critiques sur mon interface graphique et que je souhaite en tenir compte.
Je vous en propose une autre, mais toutes les suggestions sont les bienvenues.

par **kermit** » Sam 23 Août 2008, 18:06

bonjour Gilles,

perso, je préfère les interfaces simples, quitte à devoir dérouler un menu fourni pour aller chercher une option. La vue d'ensemble simple que tu fournis ci dessus me plait donc.
Niveau couleur, ça reste sobre et pas agressif pour l'oeil comme fond.

En revanche, y a-t-il une option qui permet de faire varier la couleur de la mesure affichée? (par exemple, bleu si temp trop basse, rouge pour trop chaude, vert pour dans la bonne plage)
Dernière question, combien d'actionneurs peux-tu commander/programmer pour chaque terra? (je pense, en plus du chauffage et de l'hygro, à la pompe d'une cascade, à un ventilo, la lumière,...)

par **Gilles BILLARD** » Sam 23 Août 2008, 19:55

kermit a écrit :bonjour Gilles,

perso, je préfère les interfaces simples, quitte à devoir dérouler un menu fourni pour aller chercher une option. La vue d'ensemble simple que tu fournis ci dessus me plait donc.
Niveau couleur, ça reste sobre et pas agressif pour l'oeil comme fond.

Merci de compliment.

kermit a écrit :En revanche, y a-t-il une option qui permet de faire varier la couleur de la mesure affichée? (par exemple, bleu si temp trop basse, rouge pour trop chaude, vert pour dans la bonne plage)

Ca n'est pas prévu, mais c'est possible de le faire; mais est-ce utile ?
Oui, si on ne mets pas de régulation
Non si on installe une commande de régul car en cas de fonctionnement du dispositif, un voyant s'allume.
Mais je t'accorde que je vais songer a ta suggestion car en cas de panne du chauffage ou de la brumisation, aucune alarme a seuil n'est prévue et c'est une très bonne idée d'en mettre une. (pfff, encore du boulot !!)

kermit a écrit :Dernière question, combien d'actionneurs peux-tu commander/programmer pour chaque terra? (je pense, en plus du chauffage et de l'hygro, à la pompe d'une cascade, à un ventilo, la lumière,...)

Je n'ai rien prévu en plus du chaud du froid et de l'humidité. ca fait donc 3 actionneurs.
Mais il est également possible d'augmenter la data base de chaque terra et d'y mettre une option éclairage a l'identique des autres commandes avec une heure d'allumage et une heure d'extinction par terra, mais je pense sincérement que c'est compliquer le schmilblic sans grande utilité.
Quant a la cascade, dans la nature il y a cascade ou il n'y a pas. Ce n'est pas comme si on voulait simuler un geyser ;-)

Bye et merci pour ta visite sur ce post.

par **Gwenaël** » Sam 23 Août 2008, 23:25

Enfin je trouve sa sympas pour la chaleur.. par contre pour lhygro faut pas oublier que dans la nature elle est variable.. et varie selon la chaleur mais aussi le lieux en regle generale c'est 80-85 matin midi 75 70 et nuit 100

J'ai toujour reglé les heur de brumis pour fair ce shemas la ... :wink:

par **Gilles BILLARD** » Dim 24 Août 2008, 07:21

paradox a écrit :Enfin je trouve sa sympas pour la chaleur.. par contre pour lhygro faut pas oublier que dans la nature elle est variable.. et varie selon la chaleur mais aussi le lieux en regle generale c'est 80-85 matin midi 75 70 et nuit 100

J'ai toujour reglé les heur de brumis pour fair ce shemas la ...

Salut,
Ta remarque est fort juste et on en a discuté a l'occaz d'une présentation de la maquette en commité restreint.
L'idée est d'ajouter (pour tous les terra, pour faire simple; mais ca pourrait se faire individuellement) un horaire de jour et un horaire de nuit et de mettre comme data supplémentaire de chaque fiche terra, une variation de tempé et d'hygro.
Par exemple, si les données de base sont 26°C et 75% de jour, ajouter un delta tempé nocturne de 2° et un delta hygro de 10% sur la fiche. (avec des limitations pour éviter toute erreur de saisie)
Du coup, la nuit la régul prendra en compte comme consignes 26-2=24°C et 75+10=85%
En début de nuit, la seule chute de tempé fera monter Hr, et si en milieu de nuit l'ambience s'assèchait trop, la pluvérisation serait activée.

Dans le même ordre d'idée, il a été question de variation saisonnière, et même d'une liaison avec une data base (a trouver) qui nous donnerait en temps réel les conditions °C et Hr du biotope d'origine de la bete maintenue; ce qui serait trop cool !!!!
@+

par **Gwenaël** » Dim 24 Août 2008, 09:42

sa serais effectivement sympas mais bon sa nous enleve encore un peux de touché...disont j'aime bien encore parfois brumiser a la main pour voir les dendro ... etc :wink:

c'est claire que pour les depart en vacance etc ca px etre pas mal bien que plus c'est conpliquer plus sa peut risquer la panne ...

par **Tinctol** » Dim 24 Août 2008, 21:49

Perso, je trouve le projet excellent et surtout très pratique pour quelqu'un qui a déjà de nombreux terras!
Continue Gilles! :wink:
